Udvalg af rør til industriel luftforvarmer: Materialer, wattdensitet og finnedesign

En tørrelinje, der kører med 90 m3/min luft, kan miste omkring 10 procent af sin opvarmningseffektivitet, når finneafstanden på et luftforvarmerrør er for snæver. Oftere end ikke er det virkelige problem ikke selve varmeren, men misforholdet mellem rørdesign og de faktiske luftforhold. Derfor betyder valg af et luftforvarmerrør en afbalancering af materialetemperatur, watt-densitet og finnegeometri før installation, ikke efter en fejl.

Hvad er et luftforvarmerrør?

Et luftforvarmerrør er en varmevekslerkomponent, der hæver temperaturen på luft, der strømmer gennem en kanal, ovn eller tørrekammer. I kedelanlæg genvinder rørformede forvarmere varmen fra røggas. I elektrisk varmeudstyr er røret en lukket modstandsvarmer med en metalkappe, magnesiumoxidisolering og, i de fleste luftanvendelser, finner for at forstørre varmeoverførselsoverfladen. Modstandstråden er viklet spiralformet og pakket med MgO, som overfører varme, mens kappen elektrisk isoleres. Kappen svejses sammen og rulles til en endelig diameter, typisk fra 6,5 ​​mm til 12,5 mm. Denne artikel fokuserer på den elektrisk-opvarmede version, fordi det er den, som procesingeniører oftest angiver som en designkomponent.

Almindelige typer af luftforvarmerrør

Standard luftforvarmerrør fås i lige, U-formede, W-formede og O-formede konfigurationer.

Lige, U-formede og W-formede konfigurationer

Et lige rør er den enkleste form og passer til installationer, hvor den opvarmede længde passer til kanaldybden. Et U-formet rør vender tilbage i sig selv, som lader en kort kanal rumme en lang effektiv varmelængde. W-formede rør tilføjer endnu en bøjning, hvilket giver en endnu mere aktiv overflade inde i et kompakt rum. I praksis er det U-formede format en god standard for tvungen konvektionsovne, fordi det holder tilslutningsklemmerne på samme side, hvilket forenkler ledningsføringen. For eksempel en U-formet ribbet luftvarmerør er normalt angivet, når kanalhøjden er begrænset, men den nødvendige effekt er høj.

Brugerdefinerede U-formet finnede varmerørproducenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er Kina-tilpassede OEM/ODM U-formede finnede varmerørproducenter og U-formede finnede ... Se produkt →

Finnede vs. Glatte rør

Glatte rør er nemmere at rengøre og er acceptable i cirkulationssystemer med lav effekt. Finnede rør er standardvalget til luftforvarmere, fordi de multiplicerer varmeoverførselsarealet. Finnefaktoren, som er forholdet mellem det ribbede overfladeareal og det nøgne rørareal, varierer normalt fra 2 til 4. Ved elektrisk luftopvarmning tillader en højere finnefaktor at levere samme watt ved en lavere overfladebelastning, hvilket reducerer risikoen for oxidaflejringer og forlænger rørets levetid. Men glatte rør bør ikke ignoreres: i renrumsudstyr eller hvor hyppig sterilisering er påkrævet, kan fraværet af finner gøre vedligeholdelsen betydeligt lettere.

Materialeevalg: Den første beslutning, der påvirker rørets levetid

Det første valgtrin er kappemateriale. Materialet bestemmer den maksimale kontinuerlige driftstemperatur, korrosionsgodtgørelsen og rørets praktiske levetid. Tabellen nedenfor sammenligner de mest almindelige materialer til elektriske luftforvarmerrør.

Temperaturdrevet valg

Den maksimale kappetemperatur skal holde sig under materialets oxidationspunkt. Til kontinuerlig drift er 304 rustfrit stål tilstrækkeligt under 750°C. Når udgangslufttemperaturen overstiger dette niveau, skal du flytte til 321 eller Alloy 800. Alloy 840 bruges, når selve røroverfladen vil nærme sig 900°C, for eksempel i design med høj effekttæthed, eller når lufthastigheden er lav.

Bekymringer om korrosion og kondens

I luftforvarmere kan der opstå dugpunktskorrosion, når rørets overfladetemperatur falder under den omgivende gass dugpunkt. Selv i en elektrisk opvarmet kanal kan koldstartsforhold skabe kondens på den rustfri ståloverflade. Chlorider og sulfater i værkstedsluften angriber derefter kappen. Til miljøer med kendt fugt giver en Alloy 800-kappe og en lav watt-densitetsgrænse en ekstra sikkerhedsmargin.

Watt-tæthed og dens praktiske virkning

Watt-tæthed er effekten divideret med det opvarmede overfladeareal, normalt udtrykt i W/cm2. Det er det mest nyttige tal til at forudsige røroverfladetemperaturen. Ved samme watttal har et ribbet rør en lavere watt-tæthed end et glat rør, fordi finneområdet er større, så kappen kører køligere. I applikationer med tvungen luft med en kanalhastighed på 3 m/s eller mere er et startområde på 3 til 5 W/cm2 sikkert for rustfrit stål. Hvis luftstrømmen er uregelmæssig, eller kanalen er underdimensioneret, kan den effektive værdi fordobles i nogle zoner, hvorfor mange ingeniører holder sig under 3 W/cm2, indtil det faktiske flowmønster er verificeret. For en 10 kW varmelegeme med 2000 cm2 lamelareal er watt-tætheden 5 W/cm2. Hvis den samme varmelegeme vurderes på det blotte rørområde, kan tallet se meget højere ud, så bekræft altid, hvilket område producenten citerer.

Før du færdiggør designet, skal du sammenligne den beregnede effekt med luftmassestrømmen og temperaturstigningen ved at bruge Q = m * cp * dT. Når den nødvendige effekt er kendt, skal du justere rørlængden og finnegeometrien for at holde watt-tætheden inde i det sikre bånd. En detaljeret forklaring af dette forhold er tilgængelig i artiklen om watt-tæthed i elektriske varmelegemer .

Finnede rør: Mere overflade, mindre overophedning

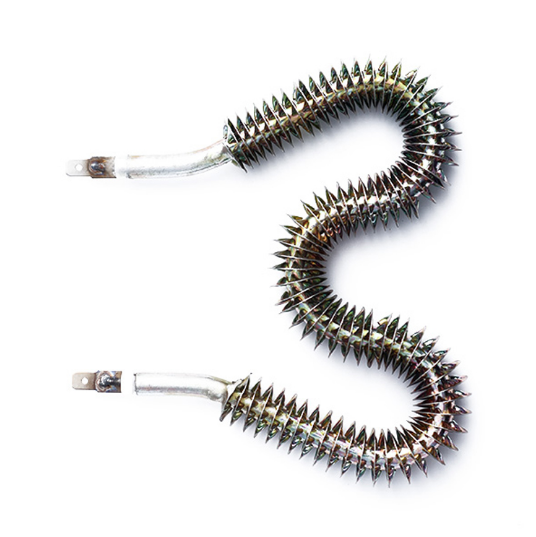

Finner ændrer, hvordan et luftforvarmerrør fungerer i en kanal. Uden finner er den udvendige varmeoverførselskoefficient for luft lav, så rørets overfladetemperatur stiger hurtigt, og varmetråden indeni bliver varmere end nødvendigt. Med finner afviser det samme rør mere varme til luftstrømmen, og den samlede effektivitet forbedres mærkbart. Afvejningen er trykfald: tættere finneafstand skaber mere overfladeareal, men også mere modstand, så ventilatoren skal arbejde hårdere. For støvet eller fibrøs luft er en bredere finnestigning mere sikker, selvom den termiske ydeevne er lidt lavere. Finnehøjde, tykkelse og stigning definerer finnefaktoren. En almindelig finnehøjde er 6 til 15 mm, tykkelse 0,3 til 0,5 mm og stigning 3 til 6 mm. Når efterspørgslen er høj, a W-formet lamelvarmerør giver mere overflade i samme fodaftryk. I cirkulære kanaler, en O-formet lamelvarmerør er designet til at følge tværsnittet og reducere dødzoner nær kanalvæggen.

Brugerdefinerede O-formet finnede varmerørproducenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er China Custom OEM/ODM O-formede finnede varmerørproducenter og O-formede finnede ... Se produkt →

Brugerdefinerede W-formet finnede varmerørproducenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er Kina Custom OEM/ODM W-formet finnede varmerørproducenter og W-formet finnede ... Se produkt →

Valg af et luftforvarmerrør: En trin-for-trin-tjekliste

En struktureret tjekliste forhindrer de typiske fejl i nye installationer: overdimensioneret watt-tæthed, forkert materiale eller utilstrækkeligt finneområde. Brug følgende sekvens, når du angiver et luftforvarmerrør.

1. Definer luftmasseflowet, indgangstemperaturen og den nødvendige udgangstemperatur. Beregn den samlede nødvendige effekt.
2. Vælg en mål watt-tæthed. For kanalhastigheder over 3 m/s er 3–5 W/cm2 et rimeligt udgangspunkt; sænk værdien, hvis luftstrømmen er variabel.
3. Vælg kappematerialet fra den maksimale forventede røroverfladetemperatur og enhver korrosionsrisiko i miljøet.
4. Vælg mellem glatte og ribbede rør. Finnede rør foretrækkes, medmindre rengøringsevne er topprioritet.
5. Bekræft monteringsretningen, bøjningsradier, termoelementets position og elektriske forbindelser med producenten før produktion.

For mere vejledning om forbedring af det overordnede system, læs om hvordan man forbedrer energieffektiviteten af industrielle luftvarmesystemer med effektive luftvarmerør .

Almindelige fejl og forebyggelse

Selv et velspecificeret rør kan fejle, hvis de installerede forhold afviger fra designet. De mest almindelige fejl er overophedning, isoleringsnedbrud og mekaniske skader på finnerne.

• Overophedning udbrændthed: dette viser sig som et synligt misfarvet område på hylsteret. Det kommer normalt fra en watt-tæthed, der er for høj til den faktiske flowhastighed, eller fra en ventilatorfejl. Bekræft luftstrømmens retning og hastighed, og tilføj en flowkontakt.
• Isoleringsfejl: dette vises som lækstrøm, når magnesiumoxidet absorberer fugt, ofte efter en kold nedlukning. Lad røret afkøle gradvist, og hold terminalrummet tørt.
• Finneskader: bøjede eller manglende finner øger den lokale temperatur og reducerer varmeoverførslen. Beskyt varmeren under håndtering og vedligeholdelse, og rengør støvaflejringer uden brug af skarpt værktøj.

Termisk beskyttelse er ikke valgfri. En grundlæggende højgrænsetermostat eller en luftstrømsspærre kan forhindre de fleste udbrændingsfejl. For yderligere sikkerhedspraksis, gennemgå væsentlige sikkerhedsregler for varmeflader og deres tilslutninger .

Konklusion

At vælge et luftforvarmerrør er en teknisk beslutning, der afhænger af fire tal: udgangslufttemperatur, tilgængelig plads, lufthastighed og watt-tæthed. Når alle fire er kendt, bliver materialet og finnegeometrien ligetil. Når en af ​​dem ignoreres, vil røret sandsynligvis svigte før dets forventede levetid. I et industrielt varmesystem er et par timers designgennemgang på specifikationsstadiet altid billigere end en nedlukning forårsaget af et underdimensioneret eller uoverensstemmende varmelegeme.
