Når temperaturudsving i en sprøjtestøbeform producerer flash på plastikdele, eller når forseglingsstangen på en pakkemaskine svigter efter tre ugers kontinuerlig drift, kontrollerer vedligeholdelsesingeniører ofte patronvarmeelementet sidst. Løsningen er normalt ikke at udskifte hele maskinen, men at gense valget og installationsparametrene for selve elementet. Et pålideligt patronvarmeelement har en levetid, der bestemmes af watt-densitet, kappemateriale, tætheden af det komprimerede magnesiumoxid og terminalforseglingsprocessen, ikke kun af effekt og længde.
Hvad et patronvarmeelement gør

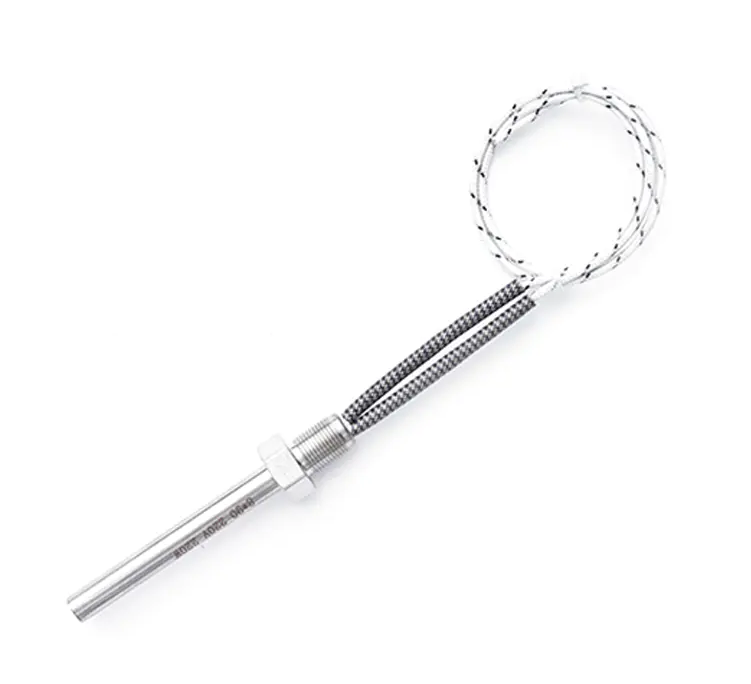

Et patronvarmeelement er et rørformet industrielt varmeelement indsat i borede huller. Dens funktionsprincip bygger på et simpelt, men effektivt kredsløb: en nikkel-chrom spole genererer varme, når den drives, tæt magnesiumoxidisolering overfører denne varme til en kappe af rustfrit stål, og kappen leder den gennem tæt kontakt med den omgivende metalbase. Fordi varmekilden er indlejret direkte i objektet, der opvarmes, leverer den hurtig respons og præcis lokaliseret temperaturkontrol, hvilket gør den værdifuld til forme, varme løbere og andre industrielle armaturer.
I sprøjtestøbning og trykstøbeforme er patronvarmeelementer normalt indlejret i manifolder eller kerner. I emballeringsmaskiner indsættes de i kanaler inde i forseglingsmatricer. I disse applikationer påvirker ensartetheden af overfladetemperaturfordeling direkte dimensionsnøjagtighed, udseendekvalitet og cyklustid. Når forminstallation er involveret, a patronvarmer med fast blokeringsplade hjælper med at forhindre elementet i at bevæge sig under vibration eller adskillelse, hvilket forenkler monteringen.
Patronvarmer med fast blokeringsplade til forminstallation Denne patronvarmer har en fast blokeringsplade, der forhindrer bevægelse under montering og drift. Dens pålidelige konstruktion sikrer ensartet varmefordeling, hjælper med at forkorte opvarmningstider og forbedre produktionseffektiviteten i formapplikationer. Se produkt → Konstruktionsdetaljer, der styrer varmeydelse og levetid
Levetiden for et patronvarmeelement afhænger af fire strukturelle faktorer: kappemateriale, magnesiumoxidisoleringstæthed, varmespiralkvalitet og terminalforseglingsmetode.
Skede materiale
Skeden skal modstå driftstemperatur, mekanisk slid og lejlighedsvis kemisk angreb. 304 rustfrit stål passer til de fleste standard formscenarier. 316 rustfrit stål modstår fugt og mildt korrosive miljøer bedre. 321 rustfrit stål og Incoloy 800/840 er beregnet til behov ved høj temperatur eller høj watt-densitet. En praktisk regel er, at jo højere kappetemperaturen er, jo lavere er den tilladte watt-tæthed.
| Skede materiale | Max kappetemperatur | Anbefalede betingelser |
|---|---|---|
| 304 rustfrit stål | 400°C | Formopvarmning til almen brug |
| 316 rustfrit stål | 400°C | Fugtige eller let ætsende omgivelser |
| 321 rustfrit stål | 500°C | Højtemperaturstøbning, cyklisk opvarmning |
| Incoloy 800 / 840 | 600°C | Ekstrem varme, høj watt-tæthed |
Magnesiumoxidisolering
Magnesiumoxidkomprimeringsdensitet, målt i g/cm³, er en nøglefaktor i både termisk ledningsevne og isolationsmodstand. Lav komprimeringstæthed får isolationsmodstanden til at falde hurtigt ved høj temperatur, mens højere tæthed giver bedre termiske veje og reducerer den termiske modstand mellem spole og kappe. For udstyr, der er klassificeret under 500 V, forventes koldisolationsmodstanden normalt at være mindst 100 MΩ, men det, der betyder mere, er, om det forbliver stabilt under varm drift.
Varmespiral
Spolematerialet er normalt en nikkel-chrom legering, typisk 80/20 eller 60/16. Tråddiameteren og antallet af vindinger definerer elementmodstanden. Hvis kunden har brug for en bestemt effekt ved en bestemt spænding, skal spolens design matche. At hæve spændingen for at opnå mere varme vil forkorte elementets levetid, fordi spolevarmen stiger med kvadratet på spændingen.
Opsigelse
Opsigelsen er et af de højeste fejlpunkter. Loddeforbindelser, der udsættes for høje temperaturer, udvikler oxidation og mekanisk træthed. Lydterminaldesign inkluderer metalslangebeskyttelse, retvinklede ledninger eller eksterne klemrækker. I miljøer med kølevæskestænk forlænger en vandtæt terminalstruktur driftstiden mærkbart.
Sådan vælger du det rigtige patronvarmeelement
Den korrekte udvælgelsessekvens er: bekræft det borede huls dimension og den effektive opvarmede længde, bekræft derefter måldriftstemperaturen og den tilladte kappetemperatur, beregn derefter strømbehovet og match til sidst spændings- og ledningskonfigurationen. Start aldrig fra magten.
- Mål monteringshullets diameter. Almindelige standardstørrelser er 6,35 mm, 8 mm, 10 mm, 12,7 mm og lignende, men selve hultolerancen skal kontrolleres. En for stram pasform gør demontering vanskelig og kan beskadige elementet. En alt for løs pasform skaber en luftspalte. For de fleste patronvarmeelementer er den anbefalede monteringsafstand ca. 0,05 mm til 0,1 mm større end kappens diameter.
- Bestem den effektive opvarmede længde. Den faktiske indstiksdybde i det borede hul definerer den opvarmede zone. For meget uopvarmet længde spilder energi, mens for lidt skaber lokal overophedning.
- Beregn nødvendig effekt og spænding. Estimer effektbehovet ud fra masse, temperaturstigning og opvarmningstid, og match derefter stedets spænding (230 V eller 400 V mellem faser, for eksempel) og modstandsværdien.
- Vælg lead-wire-konfigurationen. Til trange pladser sparer en indvendig udgangstråd plads. Til hyppig montering og demontering eller våde omgivelser er metalslangebeskyttelse eller vandtæt tætning at foretrække.
Watt-tæthed er en af de mest misforståede specifikationer i valg af el-varmelegeme . Lav densitet beskytter varmefølsomme polymerer, medium densitet giver en afbalanceret respons, og høj densitet er kun værd at bruge, når temperaturkontrollen er præcis, og formmaterialet kan tåle det. Tabellen nedenfor opsummerer typiske intervaller til praktisk reference.
| Ansøgning | Watt-densitetsområde | Typisk begrænsning |
|---|---|---|
| Termoplastiske forme | 2–5 W/cm² | Lav densitet for at holde viskositeten stabil |
| Standard formopvarmning | 5–15 W/cm² | Balanceret kontrol og respons |
| Dø og hot runner | 10–20 W/cm² | Præcis kontrol med højfrekvente cyklusser |
| Test armaturer og små værktøjer | 15–25 W/cm² | Tæt kontrol af overfladetemperaturen |
Applikationsscenarier på tværs af brancher
Patronvarmeelementer udfører forskellige roller på tværs af produktionsmiljøer. I sprøjtestøbeforme giver de den temperatur, der kræves til plastfyldning og fastholdelse af tryk. I hot runner-systemer arbejder de med fjederspiralvarmere for at holde smeltestrømmen ensartet. I pakkemaskiner leverer de stabil forsegling gennem effektiv varmeoverførsel. Forskellige udstyrstyper stiller forskellige mekaniske krav til elementet.
Når driftsmiljøet involverer kølevæskestænk eller høj luftfugtighed, a vandtæt patronvarmer sikrer, at den forseglede struktur forhindrer hurtig nedbrydning af isolationsmodstanden, hvilket undgår kostbar uplanlagt nedetid.
Vandtæt patronvarmer til miljøer med høj luftfugtighed Denne vandtætte patronvarmer er designet til barske forhold og bruger korrosionsbestandige materialer for at forhindre indtrængning af fugt. Det giver stabil, effektiv opvarmning i applikationer, hvor kølevæskestænk eller høj luftfugtighed ellers kan forårsage fejl. Se produkt → Almindelige årsager til fejl og forebyggende foranstaltninger
De fleste fejl er ikke tilfældige kvalitetsproblemer. De er front-end designfejl, der er opstået af valg eller installationsforhold.
- Overophedning: kappetemperaturen overstiger materialegrænsen. Reducer watt-tætheden eller skift til en 321 eller Incoloy-kappe.
- Brændtrådsudbrænding: terminalen udsættes direkte for den varme zone. Brug en metalslange med retvinklet udgang for at holde ledningen væk fra varmekilden.
- Fald i isolationsmodstand: magnesiumoxid absorberer fugt eller olie. Brug en vandtæt struktur og hold elementet tørt under opbevaring.
- Utilpasning af hul: en overdimensioneret frigang skaber lokal termisk belastning på elementet. Genbor og bibehold 0,05-0,1 mm tilpasningsafstand.
Når standardprodukter ikke er nok
Standardkataloger dækker kun almindelige specifikationer. Til projekter, der kræver reduceret plads, flervinklede ledningsudgange, integrerede temperaturkontrolsensorer eller speciel gevindfiksering, bliver specialfremstilling vigtig. Producenter kan normalt producere elementer med specielle diametre, længder og terminalstrukturer i henhold til tegninger.
Når monteringspladsen er ekstremt begrænset, a mikro patronvarmer er et praktisk valg til smalle værktøjskanaler og små laboratoriearmaturer. Dobbeltgevinde varianter, retvinklet metalslangekonstruktion, ekstern ledningstråd og keramisk isolerede ledningsmuligheder kan også kombineres baseret på maskinvedligeholdelsesfrekvens, varmekildeposition og ledningsplads.
Mikropatronvarmer til trange rum og præcisionsopvarmning Ideel til begrænsede områder, denne mikropatronvarmer leverer præcis temperaturkontrol med minimalt varmetab. Dets kompakte design passer til smalle værktøjskanaler og små armaturer, hvilket giver pålidelig ydeevne i opvarmningsopgaver med begrænset plads. Se produkt → At vælge et patronvarmeelement handler ikke om at vælge den dyreste eller den mest effektive model. Den korrekte vej er først at læse borehullets dimension og varmekildeposition, bekræfte arbejdstemperaturen og derefter vælge watt-tæthed og terminalstruktur. Ved usikre anvendelser sendes boretegningen til leverandørens tekniske team, så de kan give en klar specifikation inden købsbeslutningen. Et korrekt udvalgt element kan køre i titusindvis af timer i marken. Hvis applikationen falder uden for standardområder, sendes boretegningen til producentens kontaktteam for en praktisk gennemgang.
